Противопожарные секционные ворота серии ProFire
Конструкция ворот серии ProFire имеет высокий предел огнестойкости, отличается безопасностью в использовании и долгим сроком службы.
Противопожарные ворота серии ProFire
Противопожарные ворота предназначены для локализации пожара и защиты от распространения огня и дыма в помещениях, расположенных в непосредственной близости с источником. Ворота автоматически закрываются при сработке пожарной сигнализации, предоставляя возможность для эвакуации.
Сфера применения
Производственные объекты и склады
Общественные здания и учреждения
Жилые комплексы и паркинги
Торгово-развлекательные центры
Сертификация
Особенности противопожарных ворот ProFire
Повышенная огнестойкость: Для эффективной защиты объекта от пламени и задымления в конструкции ворот применяется комплекс решений.
Сэндвич-панель 80 мм
Полотно ворот серии ProFire изготовлено из сэндвич-панелей увеличенной толщины.
Противопожарный лабиринт
Сочетание стальных труб и гипсоволокнистых плит в оголовках панелей служит многоступенчатым барьером для огня и дыма.
Устойчивое к горению наполнение
Для наполнения секций используется минеральная базальтовая вата.
Терморасширяющаяся лента
Все панели оснащаются терморасширяющейся лентой. Этот материал при нагревании увеличивается в объеме и заполняет пространство между элементами конструкции для защиты от проникновения огня и дыма.
В промежуточных панелях
В верхней панели
В нижней панели
Специальная стальная рама
В базовой комплектации ворот поставляется стальная рама, которая надежно фиксирует полотно в проеме при возникновении пожара. Между рамой и полотном находится терморасширяющаяся лента, которая гарантирует высокий уровень герметизации стыков полотна и системы направляющих.
Запирающие крюки
Во время пожара блокируют ворота в закрытом положении. Крюки располагаются в отверстиях монтажной рамы и предотвращают образование зазоров, через которые могут распространяться пламя и дым.
Долгий срок службы
Рабочий ресурс пружинного механизма составляет 25 000 циклов. Интенсивность эксплуатации ворот зависит от параметров установленной автоматики.
Дополнительные преимущества ворот ProFire
Благодаря износоустойчивым материалам и инновационным конструктивным элементам ворота ProFire долговечны.
Защиту от коррозии обеспечивают промежуточные петли, роликовые кронштейны и накладки из нержавеющей стали (входят в базовый комплект).
Верхние роликовые кронштейны
Промежуточные петли
Боковые роликовые кронштейны
Стальные ролики
Ролики со стальными колесами сохраняют целостность даже при высоких температурах. А подшипники качения обеспечивают плавное движение ворот и увеличивают срок их службы за счет надежной защиты от пыли и грязи.
Надежная несущая конструкция
В системе направляющих применяются оцинкованные стальные профили толщиной 2 мм и усиливающие угловые кронштейны. Такое сочетание элементов обеспечивает воротам дополнительную прочность.
Системы безопасного использования без доплат
В базовую комплектацию ворот входят устройства защиты от падения полотна. Поэтому даже при поломке пружины или обрыве троса персонал и посетители вашего объекта будут в безопасности.
Дизайн ворот
Микроволна
Сэндвич-панель визуально разделена тонкими полосами. Внешне напоминает доску для ручной стирки. Такое решение скрывает мелкие повреждения лакокрасочного покрытия, в результате ворота выглядят эстетично долгие годы.
Текстура
Гладкая
Гладкая текстура передает глубину любых оттенков, что обеспечивает воротам привлекательный вид.
Базовые цвета
Серо-белый, близкий к RAL 9002
Шоколадный, близкий к RAL 8017
Типы монтажа противопожарных ворот серии ProFire
Ворота монтируются в проемы с разнообразными габаритами. С учетом особенностей помещения и для оптимального использования его пространства доступны различные варианты монтажа ворот.
Стандартный
Один из популярных вариантов установки. Высота притолоки — от 850 мм.
Высокий с верхним расположением вала
Применяется в помещениях с высокими потолками. Высота притолоки — от 2050 мм.
Высокий с нижним расположением вала
Применяется в помещениях с высокими потолками. Высота притолоки — от 2280 мм.
Вертикальный с верхним расположением вала
Оптимальный вариант, если высота притолоки превышает высоту проема на 850 мм или более.
Вертикальный с нижним расположением вала
Применяется, если высота притолоки превышает высоту проема на 500 мм или более.
2 системы балансировки
Одновальная
Базовый вариант для ворот сравнительно небольших размеров. При этом на вид системы балансировки влияют не только параметры полотна, но и тип монтажа.
Двухвальная
Оптимальное решение для тяжелых ворот большой площади. Также двухвальная система может применяться в качестве опции для ворот небольших размеров.
Система управления
Секционные ворота ProFire работают только в автоматическом режиме. Поэтому при срабатывании пожарной сигнализации ворота закрываются без участия человека.

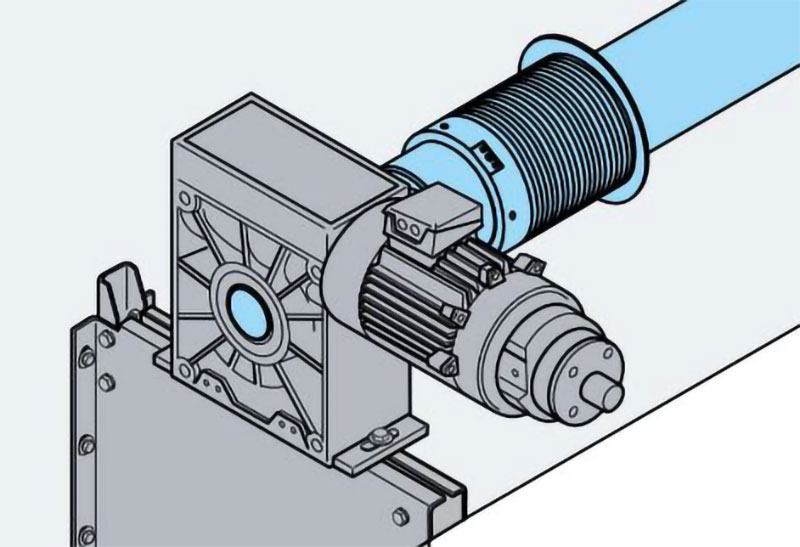

Для автоматизации противопожарных ворот предлагаем на выбор многофункциональный электропривод HS140-S, а также приводы серии Targo с блоком управления CU-TR или CU-TR-B.
HS140-S
Этот привод позволяет настроить оптимальную скорость, плавный старт и остановку ворот.
Документация и сертификаты
Рекомендации по замеру проема для установки секционных ворот
Проем для секционных ворот характеризуется следующими параметрами:
RM – высота проема;
LDB – ширина проема;
H – высота перемычки;
ET – глубина вхождения внутрь помещения;
SL, SR – расстояние от края проема до боковой стены.
Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.
Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных ворот изнутри проема.
Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.
Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае полученные параметры проема необходимо сравнить с расчетными.
Подготовленные проемы должны отвечать следующим требованиям:
1. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
2. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм по всей поверхности.
3. Пространство, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
4. Проем лучше выполнять из сплошных материалов, таких как бетон, естественный камень, цельный кирпич.
Установка ворот на проем, выполненный из пустотелых материалов
В случае если несущие строительные конструкции выполнены из пустотелых материалов, таких как эффективный кирпич (пустотный керамический и силикатный кирпич) или камни керамические щелевые и камни силикатные, а также из ячеистых бетонов (газо- и пенобетон, газо- и пеносиликат) и газосиликатных блоков рекомендуется оформлять проем конструкцией из металлического фасонного профиля, либо использовать специальные крепежные комплекты.
Как нужно замерять высоту притолоки h
Выпуклый бетонный потолок.
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.
По притолоке проходят трубы.
Коммуникации в помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.
Уровень потолка снижается в глубину гаража.
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.
Слишком низкая (менее 110 мм) притолока.
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.
Присутствие второй перемычки.
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.
Невертикальная притолока.
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.
Неравномерная по высоте притолока.
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.
Неравномерная (скошенная) высота притолоки по ширине проема.
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.
Потолок выполнен из плит перекрытий с ребрами жесткости.
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.
По потолку проходят трубы вентиляции.
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.
Определение мест крепления конструкции ворот к стенам.
Крепление секционных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.
Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).
