Промышленные ворота ALUTECH
Промышленные ворота «АЛЮТЕХ» имеют усиленную конструкцию, они изготовлены из материалов с высокими антикоррозионными свойствами, что обеспечивает безопасную и надежную работу изделий на протяжении всего срока эксплуатации.
Калькулятор
Промышленные ворота ALUTECH с автоматическим приводом
Промышленные ворота АЛЮТЕХ идеально подходят для установки в производственных помещениях. Их устанавливают на промышленных объектах, автомойках, в автомобильных салонах, пожарных частях и складских помещениях. Секционные ворота легко открываются и закрываются, сохраняя тепло в помещении даже в суровые холода. Кроме теплоизоляционных свойств, ворота обладают прекрасными звукоизоляционными свойствами, что оправдывает их установку между производственными помещениями.
Выберите лучшие промышленные ворота для вашего объекта
ProPlus
Ворота ProPlus незаменимы на объектах с повышенными требованиями к теплоизоляции и высоким уровнем влажности. Кроме этого, для данных ворот доступна уникальная возможность — цифровая печать на полотне.
- Толщина сэндвич-панели - 45 мм.
- Промежуточные петли и роликовые кронштейны - из нержавеющей стали.
- Широкая палитра стандартных цветов по каталогам RAL и DB. Цифровая печать.
- Двухлепестковые EPDM-уплотнители.
- Максимальный размер - 8000х7000 мм.

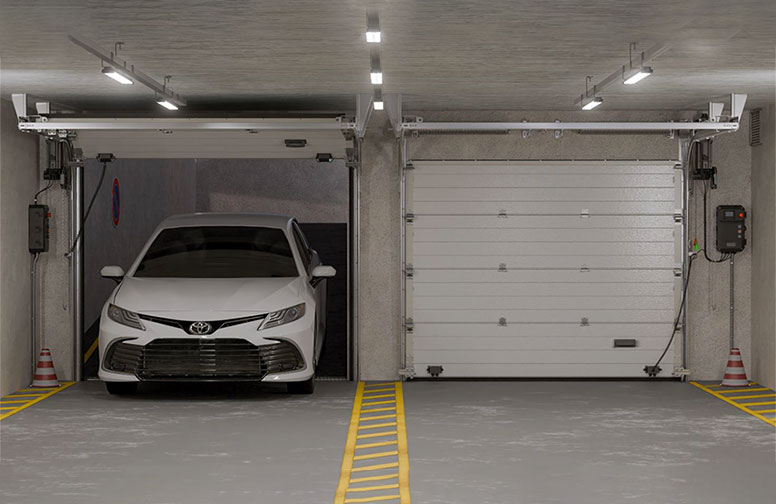

ProTrend
Ворота ProTrend — это практичное решение по доступной цене. Изделия надежны, имеют внушительный рабочий ресурс, а также устойчивость к повышенным эксплуатационным нагрузкам.
- Толщина сэндвич-панели - 40 мм.
- Промежуточные петли и роликовые кронштейны - из оцинкованной стали.
- Широкая палитра стандартных цветов по каталогам RAL и DB.
- Двухлепестковые EPDM-уплотнители.
- Максимальный размер - 7000х6000 мм.
Калькулятор расчета стоимости промышленных ворот АЛЮТЕХ
С помощью онлайн-калькулятора клиент может самостоятельно вычислить стоимость желаемого изделия с учетом или без учета дополнительных комплектующих. При расчете стоимости система учитывает регион проживания клиента и показывает соответствующий список розничных цен.
Сделайте заказ через калькулятор или рассчитайте ворота у менеджера СЕГОДНЯ! Получите дополнительную скидку:
- Промышленные ворота ProTrend / ProPlus / Alupro / AluTrend / AluTherm — от 5% до 10%
- Автоматика An-Motors — 5%
- Автоматика Alutech — 5%
- Автоматика Comunello — 25%
- Автоматика Marantec — 10%
Цены на монтажные работы по Акции при покупке ворот:
- Монтаж секционных ворот до 9 кв. м — 9000 руб.
- Монтаж промышленной автоматики — от 2500 руб.
Ворота можно оплатить картами Visa, Mastercard, Maestro, МИР, а так же купить в кредит.
Преимущества промышленных ворот АЛЮТЕХ
Прочность и надежность
Стальная сэндвич-панель, заполненная полиуретаном, обеспечивает жесткость воротного полотна и высокую стойкость к ударным и ветровым нагрузкам. Ворота серии ProPlus выдерживают нагрузку 700 Па, что соответствует скорости ветра 120 км/ч.
Долговечность, подверженная испытаниями
В воротах применяются материалы с высокими антикоррозийными свойствами: окрашенные боковые накладки и торсионные пружины; сэндвич-панели с полиуретановым покрытием, модифицированным частицами полиамида (ПУР-ПА); система направляющих из горячеоцинкованной стали. Испытания подтвердили, что полотно ворот выдерживает 15 лет службы в прибрежных районах.
Энергоэффективность
Стальные панели с заполнением из вспененного полиуретана обладают отличной теплоизоляцией. Такие ворота обеспечивают комфортную температуру в производственных помещениях и позволяют экономить на отоплении.
Гарантированная безопасность
Конструкция секционных ворот «АЛЮТЕХ» без дополнительной наценки обеспечивает защиту от: защемления пальцев; зацепа и пореза; неконтролируемого движения полотна; падения полотна при поломке пружины. Ворота соответствуют европейским требованиям безопасности EN 12604, EN 12453, EN 12424, EN 12425, EN 12426.
Широкие возможности установки
10 типов монтажа позволяют установить промышленные ворота в помещениях с любыми особенностями проема. Ворота изготавливаются индивидуально под конкретный проем с шагом по высоте и ширине 5 мм.
Надежная герметизация проема
Два лепестка морозостойкого уплотнителя из EPDM материала по периметру ворот: эластичный при низких температурах; не впитывает влагу; стойкий к атмосферным осадкам.
Вид ворот изнутри помещения
С торсионными пружинами
Особенности секционных ворот ProTrend
Безопасные и практичные ворота из сэндвич-панелей толщиной 40 мм и фурнитурой из оцинкованной стали. ProTrend — ворота по привлекательным ценам, разработанные специально для интенсивной эксплуатации на промышленных объектах. Ворота гарантируют безопасную эксплуатацию: системы безопасности включены в стандартный комплект без надбавки к цене. Пружины с ресурсом 25 000 циклов и прочная конструкция рассчитаны на долгосрочную эксплуатацию. ProTrend — гарантия безопасности и разумная экономия.
Повышенная прочность сэндвич-панели
Внутренний и лицевой стальные листы панелей соединены сверху и снизу в замок. Это исключает расслоение панелей при нагревании на солнце, что особенно важно для южных регионов, а так же для ворот темных цветов.
Исключение расслоения
Замкнутый контур стальных листов и 4 слоя металла в местах крепления саморезов исключает расслоение панели на солнце, а также при резком опускании ворот.
Безопасная работа
Механизм блокировки защитит персонал и транспорт от падения полотна в случае выхода пружины из строя. В нетипичных случаях обрыва троса нижние кронштейны заблокируют полотно ворот и предотвратят падение.
Защита от сквозняков
Регулируемые роликовые кронштейны прижимают полотно ворот максимально близко к проему. Тем самым защищая помещение от сквозняков.
Сохранение тепла
Угловые стойки устанавливают за проемом: без контакта этих элементов с улицей в помещение не поступает холод. Без "мостика холода" в помещении с воротами ProTrend всегда будет оптимальный микроклимат.
Долгий срок службы
Базовая работоспособность пружин - 25 000 циклов подъема-опускания. Это 17 лет службы по 4 цикла в день. При необходимости можно заказать пружины с повышенным уровнем выносливости - до 100 000 циклов.
Гарантия 10 лет на полотно
Новый полиуретановый грунт обладает повышенными антикоррозийными свойствами. Толщина грунта увеличена в 2,5 раза и составляет 14-16 мкм.
Особенности секционных ворот ProPlus
Теплые, прочные и надежные ворота из сэндвич-панелей толщиной 45 мм гарантируют отличную теплоизоляцию помещения. Ворота ProPlus могут устанавливаться в регионах с холодным климатом, включая регионы Крайнего Севера. Промежуточные петли и роликовые кронштейны из нержавеющей стали обладают высокой стойкостью к коррозии, что позволяет эксплуатировать ворота в условиях повышенной влажности — на автомойках, в прибрежных и промышленных районах. ProPlus — высокое качество и функциональность.
Повышенная теплоизоляция конструкции
Панель толщиной 45 мм - залог отличной теплоизоляции. Это сравнимо со стеной из красного кирпича толщиной 60 см. Коэффициент сопротивления теплопередаче равен 1,0 м² °C/Вт.
Нержавеющие комплектующие

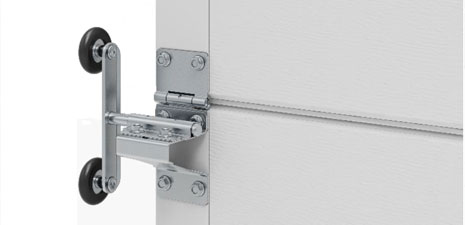

Роликовые кронштейны и промежуточные петли из нержавеющей стали, окрашенные боковые накладки и покрытие ПУР-ПА идеальны для помещений с повышенной влажностью.
Высокая ветроустойчивость
Ворота ProPlus соответствуют 4-иу классу ветроустойчивости согласно EN12424. Сэндвич-панель толщиной 45 мм оказывает сопротивление ветру в 120 км/ч.
Безотказная работа

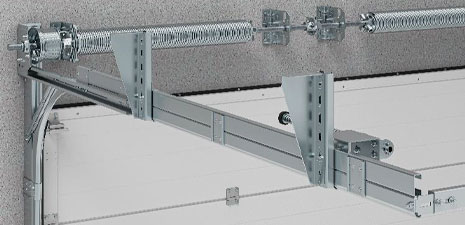

Дополнительную жесткость воротам с шириной проема больше 5 м дают роликовые кронштейны типа "дуплекс" и специальные усиливающие профили для полотна ворот.
Надежная защита от сквозняков
Уплотнители из морозостойкого эластичного EPDM: двухлепестковые верхний и боковые, а нижний многокамерный, обеспечивают отличную герметичность - 5-й класс воздухопроницаемости по EN12426
Безопасная работа
Храповые муфты и нижние кронштейны страхуют от падения воротного полотна. Ворота соответствуют европейским требованиям безопасности EN12604, EN12453, EN12424, EN12425, EN12426.
Гарантия 10 лет на полотно
Новый полиуретановый грунт обладает повышенными антикоррозийными свойствами. Толщина грунта увеличена в 2,5 раза и составляет 14-16 мкм.
Разновидности панелей
S-гофр
Микроволна
Текстура
Текстура woodgrain
Рельефное тиснение woodgrain визуально и тактильно имитирует древесину.
Стандартные цвета по карте RAL
Окрасить ворота «АЛЮТЕХ» можно в любой оттенок цветового спектра, что позволяет совмещать их с любым типом покрытия фасада не в ущерб архитектуре.
Белый (RAL 9016)
Коричневый (RAL 8014)
Серебристый металлик (RAL 9006)
Серо-алюминиевый (RAL 9007)*
Шоколадный (RAL 8017)
Серый антрацит (RAL 7016)
Зеленый мох (RAL 6005)
Синий (RAL 5010)
Пурпурно-красный (RAL 3004)
Слоновая кость (RAL 1015)
Антрацит (ADS 703)
Цифровая печать
Технология цифровой печати позволяет нанести на полотно любое изображение, например: логотип компании, контактные данные и т.д. Ворота серии ProPlus с цифровой печатью несомненно привлекут внимание к промышленному объекту своим нестандартным оформлением и позволят выгодно выделиться на фоне конкурентов.
Обратите внимание: цифровая печать наносится только на секционные гаражные ворота из линейки Prestige и промышленные ворота линейки ProPlus.
Дополнительные опции для промышленных ворот
Промышленные ворота можно дополнить различными опциями и аксессуарами: ригельным замком, окнами и панорамными панелями, встроенной калиткой и пр.
-
Встроенная в ворота калитка
Встроенная калитка в право- или левостороннем исполнении обеспечивает дополнительный вход в производственное помещение и избавляет от необходимости каждый раз поднимать полотно. Решение особенно актуально для объектов с большой проходимостью и численностью персонала.
Простота в использовании
Калитка оснащена стильной эргономичной ручкой из ударопрочного материала.
Исключение теплопотерь
Отсутствие необходимости поднимать полотно целиком для прохода помогает избежать нежелательных теплопотерь.
-
Окна
Использование встроенных окон или панорамных панелей - отличный способ обеспечить естественное освещение производственного помещения, сэкономив тем самым на электроэнергии.
Индивидуальный подход
Количество и расположение окон подбираются индивидуально с учетом ваших пожеланий.
Стильный вид ворот
Окна делают ворота более интересными и необычными внешне.
-
Комплекты для помещений с повышенной влажностью: стандарт и экстра
При производстве ворот, которые будут установлены на объектах с повышенным уровнем влажности, могут применяться комплекты для особо влажных помещений.
Комплекты “Стандарт” и “Экстра” включают материалы, характеризующиеся высокой стойкостью к коррозии. Использование комплектов минимизирует вероятность дорогостоящего ремонта ворот.Комплект Экстра
Использование уникальных конструкторских решений обеспечивает воротам длительный срок эксплуатации даже в особых условиях эксплуатации (автомобильный мойки, предприятия с/х и химической отрасли и т.д).
Полимерное покрытие с улучшенными антикоррозионными свойствами — Interpon (2 класс Qualicoat), оцинкованные торсионные пружины с дополнительным полимерным покрытием Interpon, нержавеющая сталь марки AISI430 для фурнитуры, тросов, осей роликов и метизов.Комплект Стандарт
Комплект «СТАНДАРТ» применяется на промышленных объектах с повышенной влажностью или для ворот, установленных в прибрежных зонах с высоким уровнем содержания солей.
Система направляющих и подвеса изготовлена из оцинкованной стали с нанесением полимерного покрытия в цвет RAL9002 (бело-серый). Фурнитура, тросы, оси роликов выполненные из нержавеющей высокоуглеродистой стали марки AISI430. -
Панорамное остекление
Использование панорамных панелей - отличный способ обеспечить естественное освещение производственного помещения, сэкономив тем самым на электроэнергии.
-
Ригельный замок
Благодаря усиленной конструкции ригельный замок исправно работает даже на больших и тяжелых промышленных воротах серий ProPlus и ProTrend.
Вид снаружи
Презентабельный ригельный замок серебристого цвета впишется в дизайн любых промышленных ворот.
Вид изнутри
С обратной стороны ригельный замок выглядит лаконично и аккуратно.
-
Защита от поддомкрачивания
Оптимальное решение для обеспечения дополнительной безопасности от проникновения на промышленный объект посторонних лиц.
Надежная защита от несанкционированного доступа
В качестве устройства, предохраняющего от попыток взлома ворот путем поддомкрачивания, применяется модернизированный нижний кронштейн промышленных ворот, который при попытке несанкционированного подъема ворот устройство защиты надежно блокирует полотно и предотвращает проникновение злоумышленников в помещение.
Типы монтажа секционных ворот АЛЮТЕХ
Ворота «АЛЮТЕХ», представленные в сериях ProPlus и ProTrend можно с комфортом использовать для большинства зданий, связанных с промышленностью, не обращая внимания на технические характеристики помещения. С учетом особенностей помещения и для оптимального использования его пространства доступны различные варианты монтажа ворот — для помещений с очень низкими или высокими потолками, небольшой перемычкой и даже без боковых пристенков и перемычки.
Стандартный
Наиболее популярный вариант установки. Балансировочный механизм располагается над полотном ворот. Притолока — не менее 410 мм.
Низкий
Применяется в помещениях с низкими потолками. Притолока — не менее 230 мм для ворот без калитки и не менее 250 мм для ворот с калиткой.
Низкий с передним расположением вала
Идеален для помещений с небольшой перемычкой: от 250 мм.
Наклонный
Для помещений с наклонной крышей. Минимальная притолока: 490 мм.
Наклонный низкий
Для помещений с низкими потолками и наклонной крышей. Притолока - не менее 230 мм для ворот без калитки и не менее 250 мм для ворот с калиткой.
Вертикальный с верхним расположением вала
Для помещений с высокими потолками. Минимальная притолока: высота ворот + 340 мм.
Вертикальный с нижним расположением вала
Для помещений с высокими потолками. Минимальная притолока: высота ворот + 340 мм.
Высокий с верхним расположением вала
Идеален для помещений с высокими потолками. Минимальная притолока — 900 мм.
Высокий с нижним расположением вала
Для помещений с высокими потолками. Минимальная притолока составляет 1795 мм.
Наклонный высокий с верхним расположением вала
Идеален для помещений с высокими потолками и наклонной крышей. Минимальная притолока: 900 мм.
Наклонный высокий с нижним расположением вала
Идеален для помещений с высокими потолками и наклонной крышей. Минимальная притолока: 1795 мм.

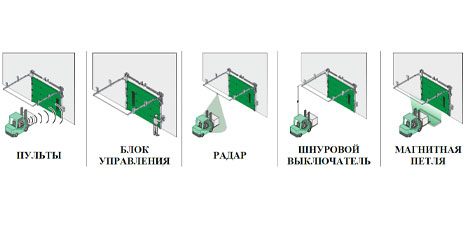

Способы управления
Вальный электропривод
Монтаж на все типы подъема. Для интенсивной эксплуатации ворот.
Ручной цепной привод
Экономичный вариант управления воротами. Используется во всех типах подъема.
Документация и сертификаты
Рекомендации по замеру проема для установки секционных ворот
Проем для секционных ворот характеризуется следующими параметрами:
RM – высота проема;
LDB – ширина проема;
H – высота перемычки;
ET – глубина вхождения внутрь помещения;
SL, SR – расстояние от края проема до боковой стены.
Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.
Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных ворот изнутри проема.
Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.
Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае полученные параметры проема необходимо сравнить с расчетными.
Подготовленные проемы должны отвечать следующим требованиям:
1. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
2. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм по всей поверхности.
3. Пространство, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
4. Проем лучше выполнять из сплошных материалов, таких как бетон, естественный камень, цельный кирпич.
Установка ворот на проем, выполненный из пустотелых материалов
В случае если несущие строительные конструкции выполнены из пустотелых материалов, таких как эффективный кирпич (пустотный керамический и силикатный кирпич) или камни керамические щелевые и камни силикатные, а также из ячеистых бетонов (газо- и пенобетон, газо- и пеносиликат) и газосиликатных блоков рекомендуется оформлять проем конструкцией из металлического фасонного профиля, либо использовать специальные крепежные комплекты.
Как нужно замерять высоту притолоки h
Выпуклый бетонный потолок.
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.
По притолоке проходят трубы.
Коммуникации в помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.
Уровень потолка снижается в глубину гаража.
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.
Слишком низкая (менее 110 мм) притолока.
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.
Присутствие второй перемычки.
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.
Невертикальная притолока.
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.
Неравномерная по высоте притолока.
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.
Неравномерная (скошенная) высота притолоки по ширине проема.
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.
Потолок выполнен из плит перекрытий с ребрами жесткости.
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.
По потолку проходят трубы вентиляции.
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.
Определение мест крепления конструкции ворот к стенам.
Крепление секционных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.
Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).
