Воротные системы
Панорамные ворота ALUTECH
Панорамные ворота «АЛЮТЕХ» — это функциональные решения, объединившие в себе основные требования и передовые тенденции рынка. Современный дизайн и разнообразная цветовая гамма позволяют достичь гармоничного сочетания ворот с фасадом любого здания.
Калькулятор
Панорамные ворота ALUTECH с автоматическим приводом
Панорамные ворота «АЛЮТЕХ» — это максимум прозрачности и изящества в сочетании с широкой функциональностью, надежной и долговечной работой. Панорамные ворота станут оптимальным вариантом для автосалонов, бизнес-центров и других объектов в стиле хай-тек.
Выберите лучшие панорамные ворота для вашего объекта
AluPro с минеральным фасадным остеклением
При производстве ворот с фасадным остеклением применяется стандартная конструкция панорамных ворот серии AluPro (АЛП), где поверх алюминиевых профилей установлено минеральное, термически закаленное и безопасное стекло толщиной 6,00 мм.
- Закаленное стекло обладает повышенной прочностью и устойчивостью к ударам. Способно выдержать прямое воздействие в 5-10 раз сильнее, чем обычные незакаленные стекла.
- Минеральное стекло более устойчиво к появлению царапин и потертостей по сравнению с остеклением из пластика. По шкале Мооса имеет оценку 6,5/10, царапины могут проявиться только при контакте стекла с твердыми металлическими предметами.
- Применение минерального остекления при производстве панорамных ворот позволяет свести к минимуму оптические искажения и добиться безупречного внешнего вида. Стекло менее подвержено воздействию температурных колебаний по сравнению со стеклопакетом из SAN-пластика, что позволяет минимизировать так называемый эффект «линзования».
- При разрушении стекло рассыпается на маленькие фрагменты с затупленными краями, которые не могут повредить человеческую кожу и нанести вред здоровью.
- Воздушная камера между фасадным стеклом и двойным стеклопакетом толщиной 26 мм обеспечивает дополнительную теплоизоляцию конструкции.
AluTherm
Защищают от теплопотерь и обеспечивают максимальное естественное освещение помещения. Могут служить в качестве дополнительной демонстрационной витрины за счет высокой степени прозрачности SAN-пластика, применяемого в панорамных панелях.
- Панорамные панели из алюминиевых профилей с терморазрывом толщиной 45 мм.
- Роликовые кронштейны и промежуточные петли из нержавеющей стали.
- Двойное или тройное остекление, альтернативное заполнение.
- 4 стандартных цвета.
- Максимальный размер — 6900х6000 мм.
AluPro
Обеспечивают максимум естественного света и комфортный микроклимат в помещениях. Ворота AluPro устойчивы к коррозии, долговечны и функциональны.
- Панорамные панели из алюминиевых профилей толщиной 45 мм.
- Роликовые кронштейны и промежуточные петли из нержавеющей стали.
- Одинарное или двойное остекление, альтернативное заполнение.
- 10 стандартных цветов.
- Максимальный размер — 7000х6000 мм.
AluTrend
Решение для защиты помещения от уличного шума, сквозняков и осадков. Ворота оптимальны для установки на объектах без высоких требований к звуко- и теплоизоляции.
- Панорамные панели из алюминиевых профилей толщиной 40 мм.
- Роликовые кронштейны и промежуточные петли из оцинкованной стали.
- Одинарное или двойное остекление, альтернативное заполнение.
- 10 стандартных цветов.
- Максимальный размер — 7000х6000 мм.
Калькулятор расчета стоимости панорамных ворот АЛЮТЕХ
С помощью онлайн-калькулятора клиент может самостоятельно вычислить стоимость желаемого изделия с учетом или без учета дополнительных комплектующих. При расчете стоимости система учитывает регион проживания клиента и показывает соответствующий список розничных цен.
Сделайте заказ через калькулятор или рассчитайте ворота у менеджера СЕГОДНЯ! Получите дополнительную скидку:
- Промышленные ворота ProTrend / ProPlus / Alupro / AluTrend / AluTherm — от 5% до 10%
- Автоматика An-Motors — 5%
- Автоматика Alutech — 5%
- Автоматика Comunello — 25%
- Автоматика Marantec — 10%
Цены на монтажные работы по Акции при покупке ворот:
- Монтаж секционных ворот до 9 кв. м — 9000 руб.
- Монтаж промышленной автоматики — от 2500 руб.
Ворота можно оплатить картами Visa, Mastercard, Maestro, МИР, а так же купить в кредит.

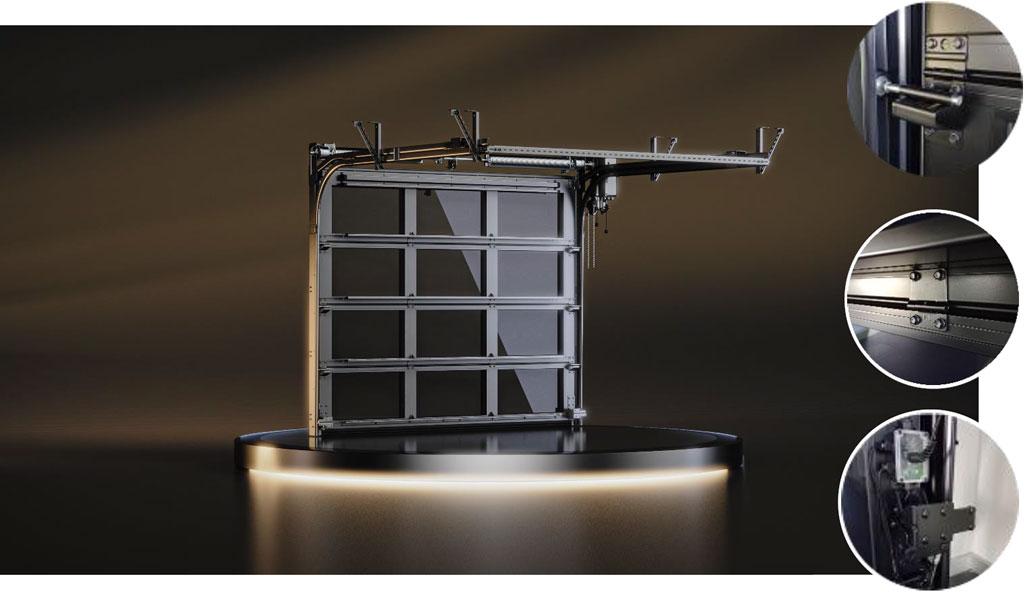

Экслюзивное решение – Панорамные ворота AluPro с минеральным фасадным остеклением
Главным отличием данных ворот является отсутствие видимого алюминиевого профиля, благодаря чему создается ощущение единого монолитного застекленного пространства. Такие ворота идеально вписываются в архитектуру современных зданий и сочетаются со структурными, цельностеклянными фасадами.
Знакомая конструкция
При производстве ворот с фасадным остеклением применяется стандартная конструкция панорамных ворот серии AluPro (АЛП), где поверх алюминиевых профилей установлено минеральное, термически закаленное и безопасное стекло толщиной 6,00 мм.
Идеальное сочетание с фасадом
Отличием данных ворот является отсутствие видимого алюминиевого профиля, благодаря чему создается ощущение единого монолитного застекленного пространства.
Такие ворота идеально вписываются в архитектуру современных зданий и сочетаются со структурными, цельностеклянными фасадами.
Варианты исполнения ворот с минеральным фасадным остеклением
Светло-серое минеральное фасадное остекление 6 мм PLANIBEL GREY*
Окрашенное в массе светло-серое флоат-стекло с улучшенной солнцезащитой.
- Светопропускание (LT) - 44%,
- Отражение света снаружи (LR) – 5%,
- Солнечный фактор (SF) – 58%).
Бронзовое минеральное фасадное остекление 6 мм PLANIBEL BRONZE*
Окрашенное в массе бронзовое флоат-стекло с улучшенной солнцезащитой.
- Светопропускание (LT) - 51%,
- Отражение света снаружи (LR) – 6%,
- Солнечный фактор (SF) – 61%).
Прозрачное минеральное фасадное остекление 6 мм STOPSOL PHOENIX CLEAR*
Прозрачное солнцезащитное стекло с эффектной зеркальной серебристой поверхностью.
- Светопропускание (LT) - 59%,
- Отражение света снаружи (LR) – 34%,
- Солнечный фактор (SF) – 47%).
*по контуру стекла с внутренней стороны нанесен эмалит шириной 65 мм.
Опция минеральное фасадное остекление доступна для секционных ворот со следующими характеристиками:
| Серия | AluPro |
| Тип полотна | АЛП |
| Вид монтажа ворот | Низкий, Низкий с передним расположением вала, Низкий с передним расположением вала типа 2. |
| Максимальная площадь полотна ворот |
Низкий, низкий с передним расположением вала – 18,5 м2, Низкий с передним расположением вала типа 2 - 14 м2. |
| Тип управления | С навальным электроприводом |
| Минимальное количество импостов в секции |
LDB≤3000мм – 1 импост 3000мм>LDB≤4500мм – 2 импоста 4500мм>LDB≤5500мм – 3 импоста |
В воротах с фасадным остеклением применяется равномерное распределение импостов (вертикальных профилей) по всей площади полотна, которое при необходимости можно изменить и подстроить под индивидуальные особенности объекта.
Тип воротного полотна
Полотно ворот серии AluTherm может состоять только из панорамных панелей или из их комбинации с сэндвич-панелями. Второй вариант наиболее практичен для регионов с частыми проливными дождями.
АЛП
Полотно целиком состоит их панорамных панелей.
АЛПС (S-гофр)
Вариант полотна с нижней частью в виде сэндвич-панели с рисунком «S-гофр» — на каждой секции несколько полос. Благодаря их частоте и симметричному расположению стыки панелей в собранном виде практически незаметны.
АЛПС (Микроволна)
Вариант полотна с нижней частью в виде сэндвич-панели с рисунком «микроволна». Внешне панель напоминает доску для ручной стирки. Это очень практичное решение, так как оно позволяет скрывать мелкие повреждения лакокрасочного покрытия, сохраняя эстетичный внешний вид ворот долгие годы.
Панорамные ворота со сплошным остеклением
Панорамные ворота со сплошным остеклением устанавливаются на проемах шириной до 3000 мм. Благодаря цельному остеклению такие конструкции максимально прозрачны и способны наполнить помещения естественным светом. Ворота со сплошным остеклением отлично подойдут для магазинов и автосалонов, позволяя выгодно демонстрировать продукцию 24 часа в сутки.
Ворота шириной до 3000 мм выпускаются без импоста.
Ворота шириной до 5000 мм могут выпускаться с одним импостом.
Варианты исполнения
Тройное остекление 25 мм
Максимально прозрачный и стойкий к ударам SAN-пластик.
Двойное остекление 26 мм
Используется стойкий к ударам SAN-пластик с максимальной прозрачностью.
Одинарное остекление 3 мм
Используется современный ударопрочный SAN-пластик с максимальной прозрачностью.
Композитная алюминиевая панель 26 мм
Панель выпускается из двух алюминиевых листов с тиснением stucco и заполняется полистиролом.
Композитная алюминиевая панель 3 мм
Панель выпускается из двух алюминиевых листов без тиснения и заполняется полиэтиленом под высоким давлением.
Решетчатое заполнение 4 мм
Стальная тянутая решетка — востребованное решение для объектов, помещения которых необходимо постоянно проветривать. Поперечное сечение вентиляционных прорезей — 58%.
Стандартные цвета по карте RAL
Окрасить ворота «АЛЮТЕХ» можно в любой оттенок цветового спектра, что позволяет совмещать их с любым типом покрытия фасада не в ущерб архитектуре.
Белый (RAL 9016)
Коричневый (RAL 8014)
Серебристый металлик (RAL 9006)
Шоколадный (RAL 8017)*
Серый антрацит (RAL 7016)*
Зеленый мох (RAL 6005)*
Синий (RAL 5010)
Пурпурно-красный (RAL 3004)*
Слоновая кость (RAL 1015)*
(Анодация) серебристый (A00-D6)**
Дополнительные опции для панорамных ворот
Панорамные ворота можно дополнить различными опциями и аксессуарами: ригельным замком, боковой дверью, защитой от царапин и пр.
-

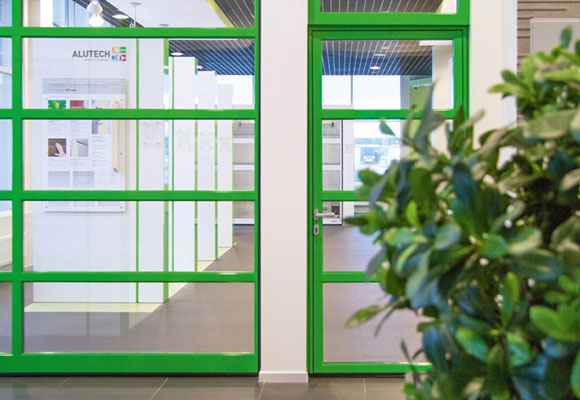

Боковая дверь
Производится из тех же панорамных панелей, что и ворота, поэтому она гармонично впишется в фасад здания.
Простота в использовании
Калитка оснащена стильной эргономичной ручкой из ударопрочного материала.
Исключение теплопотерь
Отсутствие необходимости поднимать полотно целиком для прохода помогает избежать нежелательных теплопотерь.
-

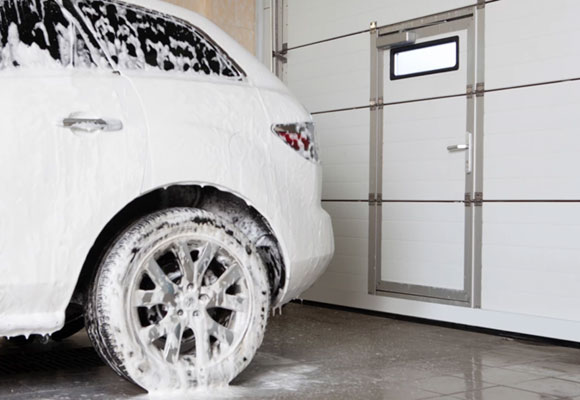

Комплекты для помещений с повышенной влажностью: стандарт и экстра
При производстве ворот, которые будут установлены на объектах с повышенным уровнем влажности, могут применяться комплекты для особо влажных помещений.
Комплекты “Стандарт” и “Экстра” включают материалы, характеризующиеся высокой стойкостью к коррозии. Использование комплектов минимизирует вероятность дорогостоящего ремонта ворот.Комплект Экстра
Использование уникальных конструкторских решений обеспечивает воротам длительный срок эксплуатации даже в особых условиях эксплуатации (автомобильный мойки, предприятия с/х и химической отрасли и т.д).
Полимерное покрытие с улучшенными антикоррозионными свойствами — Interpon (2 класс Qualicoat), оцинкованные торсионные пружины с дополнительным полимерным покрытием Interpon, нержавеющая сталь марки AISI430 для фурнитуры, тросов, осей роликов и метизов.Комплект Стандарт
Комплект «СТАНДАРТ» применяется на промышленных объектах с повышенной влажностью или для ворот, установленных в прибрежных зонах с высоким уровнем содержания солей.
Система направляющих и подвеса изготовлена из оцинкованной стали с нанесением полимерного покрытия в цвет RAL9002 (бело-серый). Фурнитура, тросы, оси роликов выполненные из нержавеющей высокоуглеродистой стали марки AISI430. -

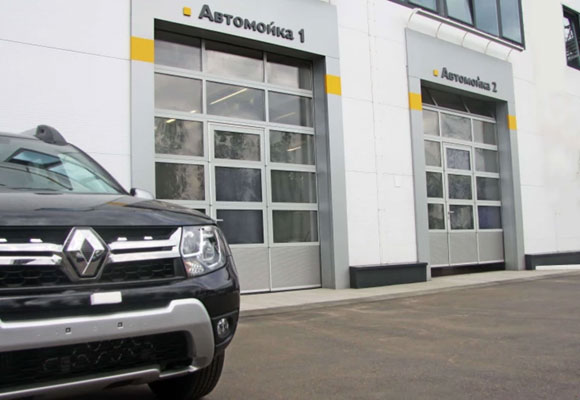

Встроенная калитка
Встроенная калитка в право- или левостороннем исполнении обеспечивает дополнительный вход в помещение и избавляет от необходимости каждый раз поднимать полотно. Решение особенно актуально для объектов с большой проходимостью и численностью персонала.
Простота в использовании
Калитка оснащена стильной эргономичной ручкой из ударопрочного материала.
Исключение теплопотерь
Отсутствие необходимости поднимать полотно целиком для прохода помогает избежать нежелательных теплопотерь.
-

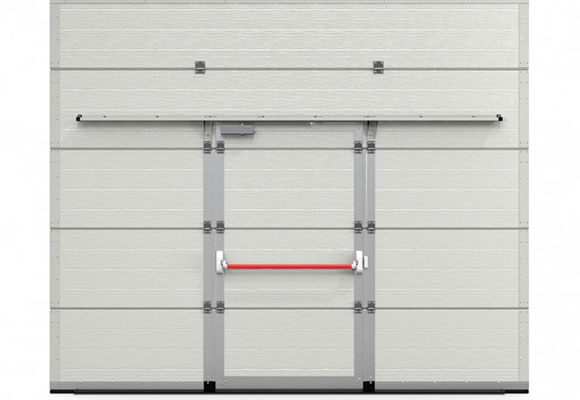

Замок анти-паник
Поможет организовать беспрепятственную эвакуацию персонала в экстренной ситуации. Устройство экстренного открывания – замок «анти-паник» – предназначается для установки в калитках и боковых дверях, расположенных на пути эвакуации. Он позволяет персоналу оперативно покинуть помещение в случае возникновения чрезвычайной ситуации.
Ручка-штанга
Изнутри устанавливается ручка-штанга, снаружи - ненажимная ручка. При нажатии на ручку-штангу дверь оперативно откроется даже если она была заперта на ключ.
С функцией B
При нажатии на ручку изнутри дверь быстро откроется даже если она была заперта на ключ.
С функцией E
Изнутри устанавливается нажимная ручка, снаружи – ненажимная. При нажатии изнутри на ручку дверь оперативно откроется даже в случае если она заперта на ключ.
-
Надежная защита от несанкционированного доступа
Оптимальное решение для обеспечения дополнительной безопасности от проникновения на промышленный объект посторонних лиц.
Надежная защита от несанкционированного доступа
В качестве устройства, предохраняющего от попыток взлома ворот путем поддомкрачивания, применяется модернизированный нижний кронштейн промышленных ворот, который при попытке несанкционированного подъема ворот устройство защиты надежно блокирует полотно и предотвращает проникновение злоумышленников в помещение.
Типы монтажа панорамных ворот АЛЮТЕХ
С учетом особенностей промышленного объекта и для оптимального использования внутреннего пространства доступны 10 вариантов монтажа ворот — для помещений с низкими или высокими потолками, небольшой перемычкой или наклонной крышей.
Стандартный
Наиболее популярный вариант установки. Балансировочный механизм располагается над полотном ворот. Притолока — не менее 410 мм.
Низкий
Применяется в помещениях с низкими потолками. Притолока — не менее 230 мм для ворот без калитки и не менее 250 мм для ворот с калиткой.
Низкий с передним расположением вала
Идеален для помещений с небольшой перемычкой: от 250 мм.
Наклонный
Для помещений с наклонной крышей. Минимальная притолока: 490 мм.
Наклонный низкий
Для помещений с низкими потолками и наклонной крышей. Притолока - не менее 230 мм для ворот без калитки и не менее 250 мм для ворот с калиткой.
Вертикальный с верхним расположением вала
Для помещений с высокими потолками. Минимальная притолока: высота ворот + 340 мм.
Вертикальный с нижним расположением вала
Для помещений с высокими потолками. Минимальная притолока: высота ворот + 340 мм.
Высокий с верхним расположением вала
Идеален для помещений с высокими потолками. Минимальная притолока — 900 мм.
Высокий с нижним расположением вала
Для помещений с высокими потолками. Минимальная притолока составляет 1795 мм.
Наклонный высокий с верхним расположением вала
Идеален для помещений с высокими потолками и наклонной крышей. Минимальная притолока: 900 мм.
Наклонный высокий с нижним расположением вала
Идеален для помещений с высокими потолками и наклонной крышей. Минимальная притолока: 1795 мм.
Способы управления
Вальный электропривод
Монтаж на все типы подъема. Для интенсивной эксплуатации ворот.
Ручной цепной привод
Экономичный вариант управления воротами. Используется во всех типах подъема.
Документация и сертификаты
Рекомендации по замеру проема для установки секционных ворот
Проем для секционных ворот характеризуется следующими параметрами:
RM – высота проема;
LDB – ширина проема;
H – высота перемычки;
ET – глубина вхождения внутрь помещения;
SL, SR – расстояние от края проема до боковой стены.
Поскольку идеальных проемов не бывает, замерять вышеуказанные размеры нужно не менее, чем в трех местах: посередине проема, у правого и левого угла. Ориентироваться следует на наибольший показатель.
Нужно непременно проконтролировать при замере, чтобы притолока проема находилась в одной плоскости с заплечиками. На этих двух параметрах базируется установка секционных ворот изнутри проема.
Крайне желательно, чтобы на момент проведения замера уровень чистового пола был уже известен. Если строительство гаража не закончено, и чистового пола пока нет, необходимо вычислить и отметить его уровень на стене. Другим важным моментом является необходимость определить пространство для открывания ворот. Препятствиями могут стать потолочные перемычки, выступы на стенах, проходящие коммуникации.
Не стоит забывать и о том, что процесс монтажа секционных ворот требует определенного пространства для крепления, поэтому для заплечиков и притолоки имеются некоторые ограничения. Вполне вероятно, что придется несколько занизить или сузить проем с тем, чтобы получить возможность увеличить заплечики и притолоку до требуемых размеров. В любом случае полученные параметры проема необходимо сравнить с расчетными.
Подготовленные проемы должны отвечать следующим требованиям:
1. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
2. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм по всей поверхности.
3. Пространство, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
4. Проем лучше выполнять из сплошных материалов, таких как бетон, естественный камень, цельный кирпич.
Установка ворот на проем, выполненный из пустотелых материалов
В случае если несущие строительные конструкции выполнены из пустотелых материалов, таких как эффективный кирпич (пустотный керамический и силикатный кирпич) или камни керамические щелевые и камни силикатные, а также из ячеистых бетонов (газо- и пенобетон, газо- и пеносиликат) и газосиликатных блоков рекомендуется оформлять проем конструкцией из металлического фасонного профиля, либо использовать специальные крепежные комплекты.
Как нужно замерять высоту притолоки h
Выпуклый бетонный потолок.
Зачастую в гаражах потолок бывает выполнен монолитным способом и оказывается при этом недостаточно ровным, с выпуклостями. В подобных случаях при расчете уровня потолка за основу берется самая нижняя его точка.
По притолоке проходят трубы.
Коммуникации в помещениях редко бывают проложены скрытым способом и иногда проходят по притолоке. Поскольку убрать их не представляется возможным, то нижнюю точку проходящих труб или кабелей следует принимать за уровень потолка.
Уровень потолка снижается в глубину гаража.
В данном случае необходимо найти на потолке точку, отстоящую от проема на расстояние, равное сумме высоты проема плюс 0,7 м.
Слишком низкая (менее 110 мм) притолока.
Если высота притолоки составляет менее 110 мм (или 150 мм для случаев установки потолочного привода), ее следует увеличить путем занижения проема. Для решения этой задачи можно использовать профильную трубу или деревянный брус. Снаружи конструкцию нужно закрыть фальш-панелью.
Присутствие второй перемычки.
Если не брать во внимание наличие второй перемычки, установленные ворота не смогут открываться. Для того чтобы этого избежать, нужно правильно определить в данном случае уровень потолка и взять за основу нижнюю точку перемычки.
Невертикальная притолока.
Часть притолоки может оказаться невертикальной. В таких случаях уровнем потолка следует считать точку окончания вертикальной части притолоки. Напоминаем, что она и заплечики должны находиться в одной плоскости.
Неравномерная по высоте притолока.
В ряде случаев притолока может находиться в одной плоскости с заплечиками и быть достаточной для монтажа секционных ворот, но иметь неравномерную высоту. Недостаток устраняется ее выравниванием с помощью профильной трубы, бруса, штукатурки; при необходимости, можно срезать ее часть. То же касается и заплечиков.
Неравномерная (скошенная) высота притолоки по ширине проема.
Если потолок в гараже выполнен со скосом по ширине помещения, то замер высоты притолоки в данном случае необходимо проводить по точке, отстоящей на расстоянии 100 мм от края проема.
Потолок выполнен из плит перекрытий с ребрами жесткости.
Если потолок в гараже представляет собой железобетонные перекрытия с ребрами жесткости, то в данном случае уровнем потолка будет нижняя точка ребер плит перекрытия. Заказывая изготовление конструкции секционных ворот, следует предусмотреть большее количество монтажного уголка, который потребуется для крепления горизонтальных направляющих.
По потолку проходят трубы вентиляции.
Вентиляционные коммуникации, смонтированные под потолком, следует принимать во внимание при замерах проема для ворот. В таких случаях за уровень потолка принимают нижнюю точку вентиляционных труб.
Определение мест крепления конструкции ворот к стенам.
Крепление секционных ворот на заплечики к стенам происходит при помощи анкеров или саморезов. При этом ось крепления должна проходить строго параллельно краю проема ворот и отстоять от него на расстояние 45 мм. Места крепления ворот играют важную роль. Так, если обрамление проема выполнено из каких-либо материалов, делающих крепление невозможным, следует увеличить отступ и, соответственно, ширину проема ворот, а также сдвинуть ручку ближе к центру.
Пространство, потребное для установки секционных ворот, должно быть освобождено от стройматериалов и строительного мусора; Проемы должны быть прямоугольной формы (либо другой, предварительно согласованной с Заказчиком формы, соответствующей проекту); плоскости обрамления должны иметь гладкую и ровную поверхность, без трещин и наплывов раствора; рабочие поверхности не должны иметь существенных отклонений от вертикали и горизонтали (в пределах +/- 1,5-5,0 мм).
