Описание

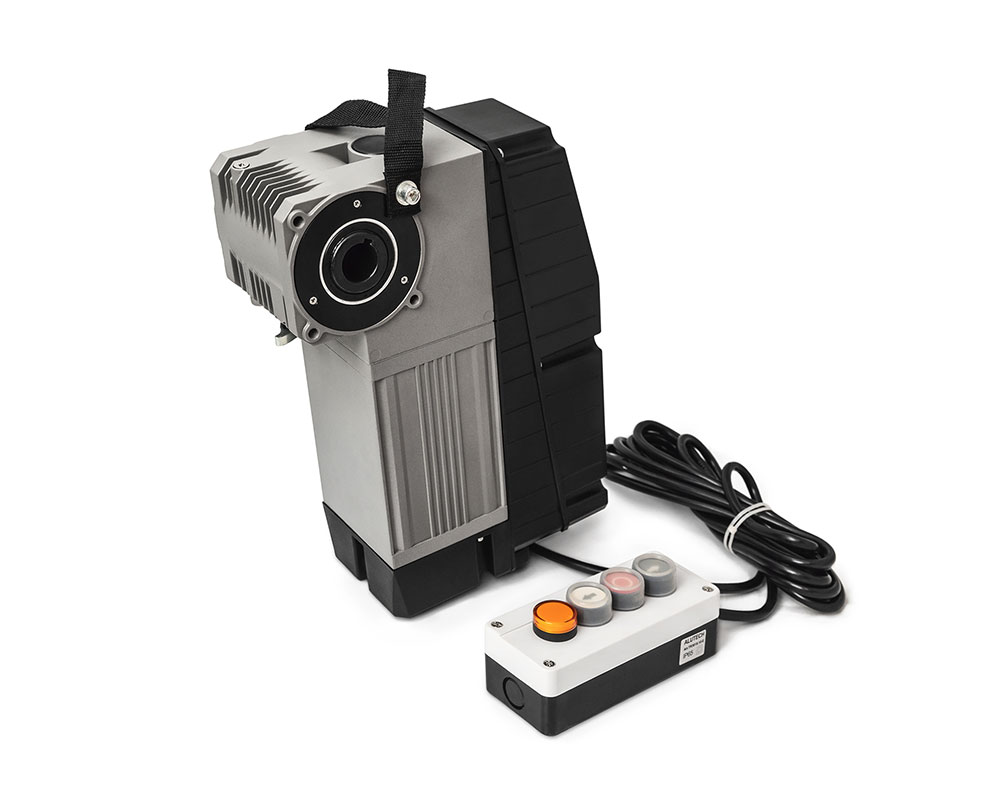

Комплект TR-5024-400E-ICU предназначен для использования в составе вертикально движущихся сбалансированных (уравновешенных) секционных ворот промышленного и коммерческого назначения.Комплект состоит из привода с встроенным блоком управления, кнопочного поста управления и монтажного набора. Привод оснащен асинхронным электродвигателем и редуктором (червячная передача). Контроль остановки ворот в конечных положениях осуществляется с помощью энкодера привода.
Использование абсолютного энкодера вместо механических концевых выключателей предоставляет следующие преимущества:
— Отсутствие смещения конечных положений и люфтов – не требуется выезжать на объект и повторно настраивать конечные положения;
— Определение направления движения ворот и текущего состояния (открыто / закрыто, полностью / частично) – привод всегда понимает, где находятся ворота, даже в случае частичного открытия;
— Удобство процесса настройки и обслуживания привода – настройка происходит «с земли» при помощи кнопок управления на блоке либо посте управления;
— Запоминание положения ворот даже при отключении электричества – энкодер запоминает положение ворот при отключении питания, а также определяет текущее положение при подаче питания.
В случае необходимости дистанционного управления необходимости приобрести внешний радиоприемник AR-1-500N и пульты дистанционного управления (AT-4L).
Инструкция ALUTECH TARGO TR-5024-400E-ICU;
Инструкция пост управления TR-E-ICU.
Технические характеристики
Номинальный крутящий момент, Н∙м: 50;Номинальная частота вращения, об / мин: 24;
Максимальное количество оборотов выходного вала: 19;
Максимальная масса полотна ворот, кг: 260;
Напряжение питания: 400 В ± 10 % 3N~;
Частота сети, Гц: 50;
Номинальная потребляемая мощность, Вт: 610;
Номинальный ток потребления, А: 1,1;
Максимальная потребляемая мощность в режиме ожидания без дополнительных устройств, Вт: 3,5;
Электродвигатель: 400В 3~/Y;
Термозащита электродвигателя, °C: 120;
Максимальное время непрерывной работы, мин: 15;
Максимальная циклическая продолжительность включения (режим): 60 % (S3);
Питание дополнительных устройств: 12 В постоянного тока / макс. 50 мА, 24 В постоянного тока / макс. 150 мА;
Сечение для разъемов дополнительных подключений: макс. 2,5 мм 2 / 12 AWG;
Степень защиты: IP65;
Класс защиты: I;
Диапазон температуры окружающей среды, °C: - 20 ... + 50;
Масса комплекта (брутто), кг: 20;
Масса привода, кг: 14,5.

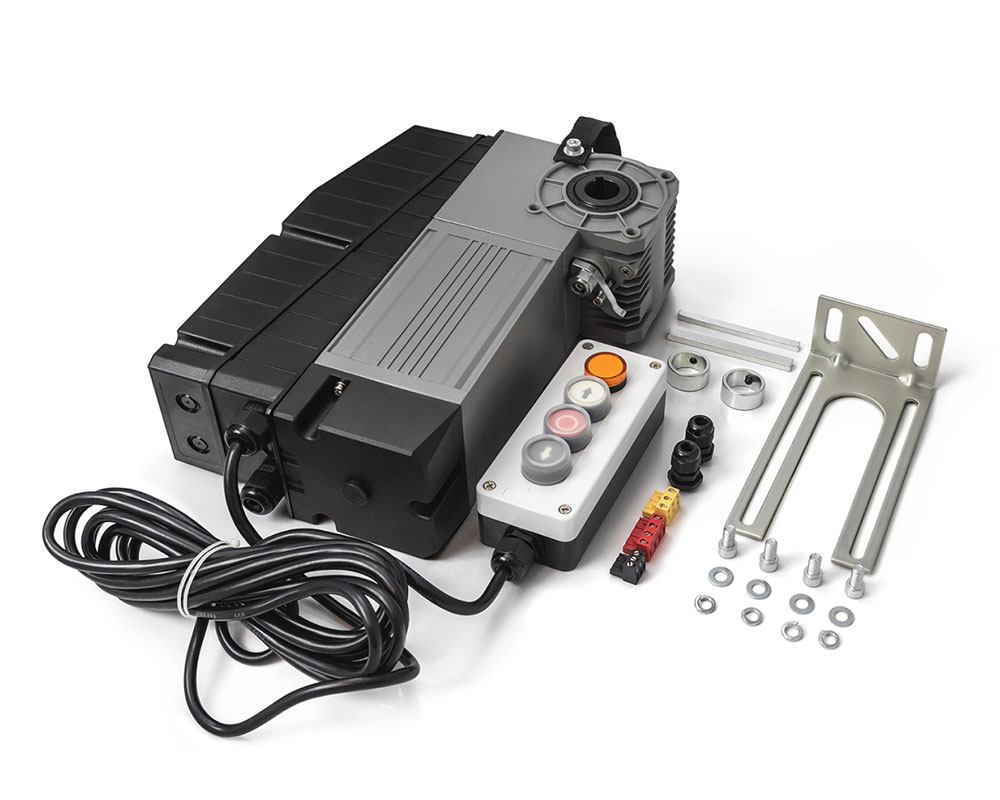

Комплектация
Привод с встроенным блоком управления;Кнопочный пост управления;
Цепь (9 метров);
Кабель подключения (12 метров);
Шнурки с зеленой и красной рукояткой (4 метра);
Монтажный комплект;
Руководство по монтажу и эксплуатации.
