Описание

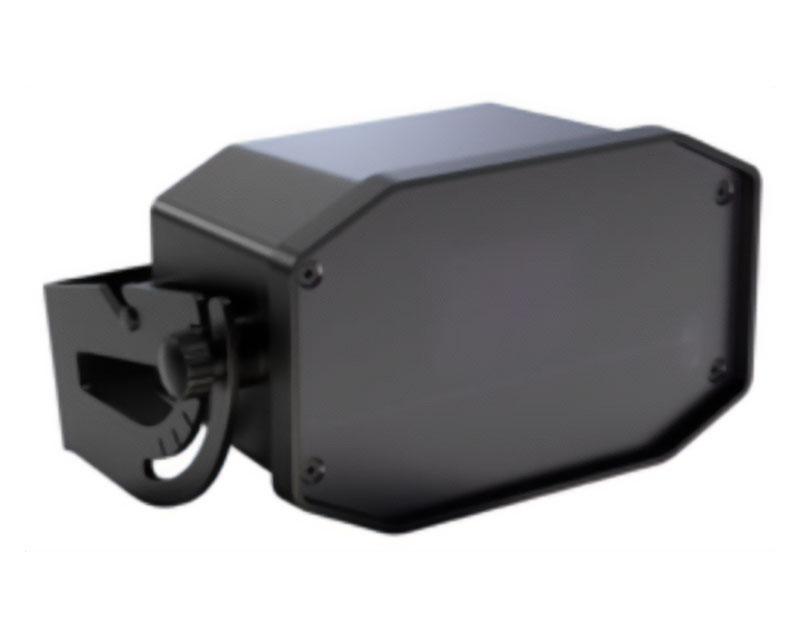

Радар RDMW-07 предназначен для работы в составе с промышленными воротами. Радар определяет наличие транспортных средств и пешеходов, в пределах зоны обнаружения и подает сигнал на блок управления воротной автоматики. Имеет два независимых канала управления. Способен определять размер и направление движения объекта, а также отсекать реакцию радара на движение пешеходов, отдавая приоритет только транспортным средствам.С помощью кнопок на плате радара можно изменять ограниченное число настроек, полный функционал настроек доступен с пультом дистанционного управления RD-T.
Инструкция Радар RDMW-07.
Технические характеристики
Тип: микроволновой датчик на эффекте Доплера с планарным модулем;Рабочая частота: 24.05–24.25 ГГц;
Мощность передачи: < 20 дБм;
Высота установки: 2–7 м;
Напряжение питания: 12–36 В постоянного тока, 12–28 B переменного тока;
Беспотенциальное реле 2 шт.: макс. 48 В 0,5А;
Степень защиты корпуса: IP 65;
Температура эксплуатации: –30 °С … +65 °С;
Вес: 535 г;
Габаритные размеры: 165 х 112 х 85 мм;
Максимальная скорость обнаружения движущихся объектов: 25 км/ч.
